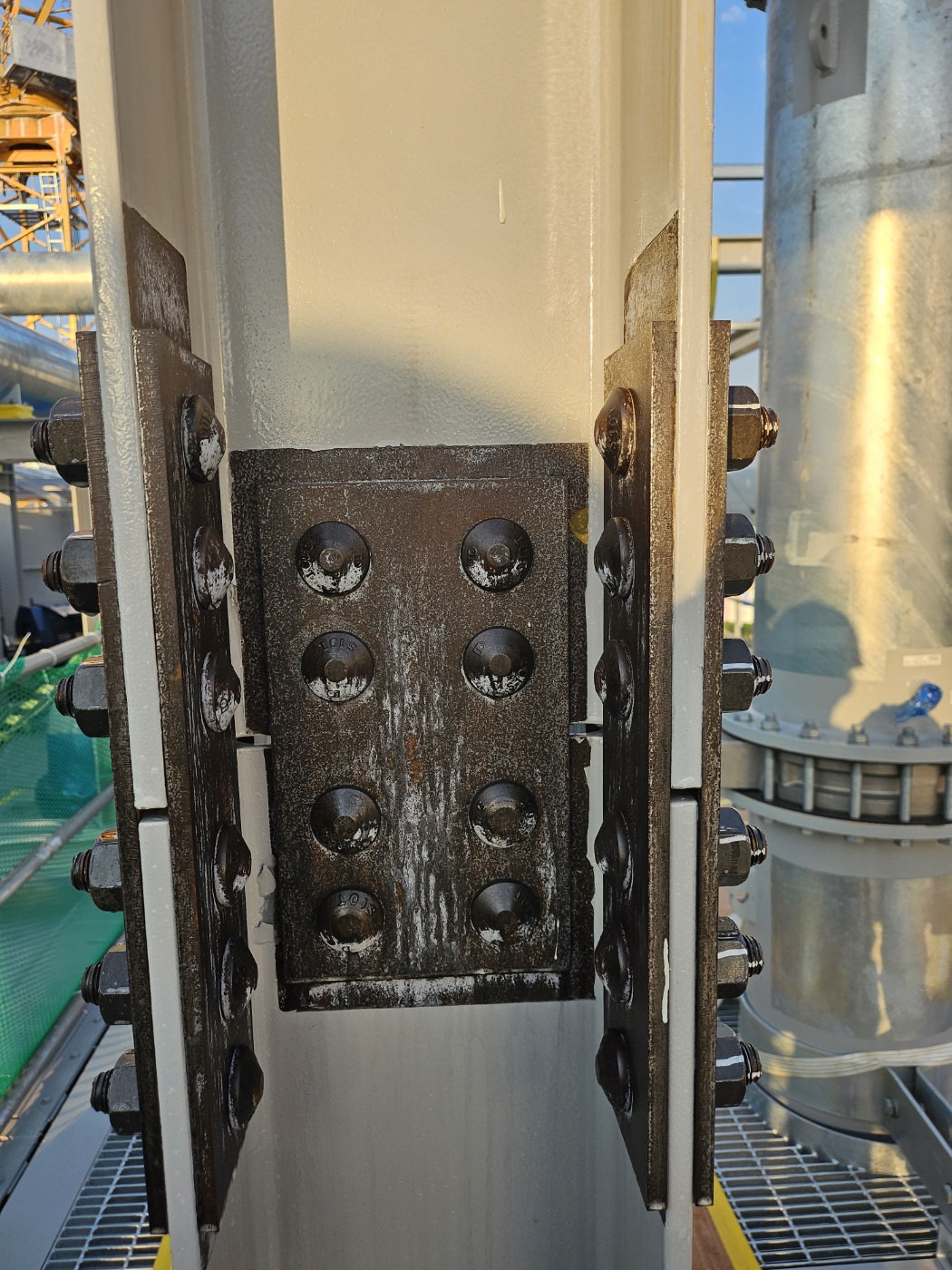

TS볼트의 구조와 작동 원리
TS볼트는 일반적인 고장력볼트와 구별되는 구조적 특징을 가진 고정밀 체결용 부품입니다. 기본적으로 볼트 본체, 너트, 그리고 '테일(Tail)'이라고 불리는 절단 부위로 구성됩니다. 이 테일은 체결 완료 시 일정한 토크에 도달하면 자동으로 절단되도록 설계되어 있어, 체결 품질을 누구나 눈으로 즉시 확인할 수 있습니다. 이 점이 TS볼트의 가장 큰 장점 중 하나입니다. TS렌치라는 전용 장비는 두 개의 소켓으로 구성되어 있으며, 외부 소켓은 너트를 고정하고 내부 소켓은 테일을 회전시켜 축력을 발생시킵니다. 이 과정에서 정확한 기준 토크값에 도달하면 테일이 자동으로 분리되며 체결이 완료됩니다. 이 작동 원리는 토크 렌치를 따로 사용할 필요 없이 체결 품질을 시각적으로 판단할 수 있게 해주며, 토크 오차 없이 균일한 축력을 반복 적용할 수 있는 구조적 장점을 가집니다. 또한, 테일이 절단되지 않으면 체결이 완료되지 않았다는 명확한 기준이 되므로 불량 체결을 줄이는 데 매우 효과적입니다. 설계자가 요구하는 정확한 축력을 재현할 수 있기 때문에 구조물의 하중 전달 효율도 우수하며, 고층건물, 교량, 산업시설 등 고하중 및 고안전이 요구되는 현장에서 폭넓게 활용됩니다.
시공 방법과 현장 적용의 장점
TS볼트는 반드시 전용 장비인 TS렌치를 사용해 체결하는 방식으로 시공됩니다. 일반적인 스패너나 충격 렌치와 달리, TS렌치는 볼트의 테일과 너트를 각각 반대 방향으로 회전시키는 구조이며, 설정된 기준 토크값에 도달하면 테일이 '딱' 하고 자동으로 절단되며 체결이 완료됩니다. 이 구조는 시공의 반복성과 정밀도를 크게 향상시키며, 작업자의 숙련도에 관계없이 동일한 품질을 유지할 수 있게 해줍니다. 특히 토크렌치로 일일이 측정하지 않아도 되기 때문에, 작업 시간 절감 효과도 매우 큽니다. 일반적인 고장력볼트는 체결 후 별도 토크 검사 과정을 거쳐야 하지만, TS볼트는 절단된 테일 유무만으로 체결 확인이 가능해 품질 검사도 빠르고 효율적으로 진행됩니다. 또한, TS볼트는 방향성이 없어 공간 제약이 있는 부위나 고소작업에서도 매우 유리하게 사용됩니다. 볼트와 너트의 방향이 일정하지 않아도 체결이 가능하므로, 복잡한 철골 구조물에서도 작업 유연성이 뛰어납니다. 이런 특성은 고층 건물, 공장 구조물, 플랜트 배관 지지대, 교량 등의 다양한 분야에서 TS볼트가 선택되는 중요한 이유입니다. 시공 속도, 품질, 반복성이라는 세 가지 측면에서 모두 강점을 가진 TS볼트는 현장 효율성을 높이는 핵심 체결 방식으로 자리 잡고 있습니다.
TS볼트 사용 시 주의사항과 제한점
TS볼트는 고정밀 체결을 위해 설계된 부품인 만큼, 사용 시 반드시 몇 가지 주의할 점이 존재합니다. 우선 체결 장비의 상태가 매우 중요합니다. TS렌치는 고정된 기준 축력을 정확히 전달해야 하므로, 장비가 마모되었거나 토크 설정값이 틀어져 있을 경우 테일이 기준보다 낮은 힘에서 잘려 나가는 일이 생길 수 있습니다. 이는 체결 불량으로 이어져 구조물 안전에 영향을 줄 수 있으므로, 장비는 주기적인 점검과 교정이 필요합니다. 두 번째로, TS볼트는 재사용이 절대 불가능한 일회성 자재입니다. 테일이 절단되면 다시 사용이 불가능하므로, 자재 주문 시에는 현장 소요량 외에도 일정 비율의 예비 물량을 확보하는 것이 원칙입니다. 또한 체결 전에 볼트, 너트, 테일에 오염물이 묻어 있는 경우(기름, 녹, 먼지 등), 마찰 계수에 영향을 미쳐 정확한 축력이 전달되지 않을 수 있습니다. 이를 방지하기 위해 시공 전 클리닝 및 표면 검사도 중요합니다. 마지막으로, TS볼트는 전용 장비 없이는 설치가 불가능하고, 가격 또한 일반 고장력볼트보다 다소 높다는 단점이 있어 모든 구조물에 무조건 적용하기는 어렵습니다. 하지만 시공 품질과 효율성을 동시에 확보할 수 있는 체결 방식이라는 점에서, 복잡하거나 고하중을 요구하는 구조물에는 여전히 가장 효과적인 선택지로 자리잡고 있습니다.
TS볼트는 단순한 연결 부품이 아닌, 구조 안전과 시공 품질을 동시에 책임지는 고장력 체결 시스템입니다. 일정한 축력 확보, 체결 완료의 시각적 확인, 시공 속도 향상, 작업자 의존도 감소 등 다양한 장점을 제공하며, 현대 철골 구조 시공의 표준으로 자리잡고 있습니다. 단점도 존재하지만, 설계 의도와 현장 조건을 정확히 고려하여 적용한다면 매우 강력한 체결 솔루션이 될 수 있습니다. TS볼트를 정확히 이해하고, 올바르게 사용하는 것이 고품질 철골 시공의 핵심입니다.
