슬립온 플랜지는 배관 플랜지 중 가장 널리 사용되는 타입 중 하나로, 설치가 간편하고 경제성이 뛰어나 다양한 산업 현장에서 활용됩니다. 본 글에서는 슬립온 플랜지의 기본 개념부터 종류, 국제 표준 규격(ANSI, JIS, KS)에 이르기까지 자세히 알아보겠습니다. 특히, 산업 설계자나 자재 담당자라면 꼭 알아야 할 핵심 정보를 정리했으니 참고하시기 바랍니다.
슬립온 플랜지란 무엇인가?

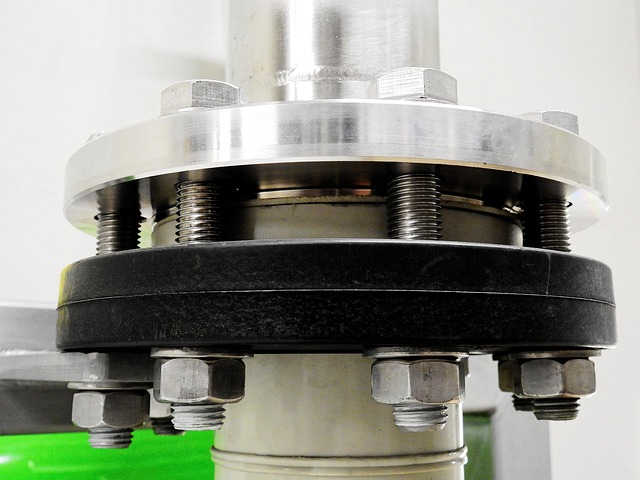

슬립온 플랜지(Slip-On Flange)는 배관 플랜지 중 가장 대중적인 형태로, 배관 외경보다 살짝 큰 구멍이 있어 배관을 끼운 후 용접하는 방식으로 설치됩니다. 이러한 구조 덕분에 설치가 간편하며, 정밀한 위치 조절이 가능하다는 장점이 있습니다. 슬립온 플랜지는 일반적으로 내부와 외부 모두에 필렛 용접(Fillet Weld)을 적용하여 누설 가능성을 줄입니다. 슬립온 플랜지는 주로 중저압 배관 시스템에 사용되며, 압력이 그리 높지 않은 환경에서 경제적인 선택지로 평가받습니다. 화학 플랜트, 수처리 설비, HVAC 시스템, 조선소 등에서 광범위하게 활용됩니다. 특히 슬립온 플랜지는 용접부가 눈에 띄지 않아 미관상도 유리하고, 배관 길이에 유연성을 제공한다는 점에서도 선호됩니다. 이 플랜지는 다양한 재질로 제작되며, 탄소강, 스테인리스강, 합금강 등 사용 환경에 따라 적절히 선택됩니다. 또한, 크기와 압력 등급에 따라 다양한 규격이 존재하므로, 정확한 규격 확인은 설치 전 반드시 이루어져야 합니다. 슬립온 플랜지는 쉬운 설치와 낮은 초기 비용 덕분에 설계 초기 단계에서 많이 고려되는 플랜지 종류 중 하나입니다.
슬립온 플랜지의 주요 종류
슬립온 플랜지는 구조적 차이와 사용 목적에 따라 몇 가지 종류로 나뉩니다. 대표적인 분류는 다음과 같습니다: 1. 평면 슬립온 플랜지 (Flat Face Slip-On Flange) 플랜지 면이 완전히 평평한 구조로, 주로 비금속 개스킷과 함께 사용되며, 낮은 압력 시스템에 적합합니다. 2. 돌출면 슬립온 플랜지 (Raised Face Slip-On Flange) 플랜지 중심부가 약간 돌출되어 있는 형식으로, 금속 개스킷과 조합하여 중간 압력 이상에서도 안정적인 밀봉이 가능합니다. 3. 렌즈형 슬립온 플랜지 (Lap Joint Slip-On Flange) 루즈 플랜지와 사용되는 방식으로, 주로 배관 검사나 분리/재조립이 잦은 구조에서 사용됩니다. 4. 리듀싱 슬립온 플랜지 (Reducing Slip-On Flange) 이형 배관(크기가 다른 파이프)을 연결할 때 사용되며, 배관 시스템 내의 유동 조건에 맞춰 선택됩니다. 이 외에도 사용 환경에 따라 방폭형, 특수 코팅형, 고온용 슬립온 플랜지 등 맞춤형 제품들도 생산되고 있습니다. 다양한 플랜지의 선택은 설치 목적, 환경 조건, 재질 특성 등을 종합적으로 고려해야 하며, 적절한 선택이 설비의 효율성과 안정성에 큰 영향을 미칩니다.
KS 규격별 사이즈
KS B 1503 슬립온 플랜지 규격표 (Slip-On Flange)
아래 표는 KS B 1503 기준에 따른 5K, 10K, 16K 슬립온(S/O) 플랜지의 대표 규격을 정리한 것입니다. 배관 설계 및 자재 발주 시 참고용으로 활용할 수 있습니다.
① KS 5K Slip-On Flange
| 호칭경(NB) | 외경(OD, mm) | 두께(t, mm) | Bolt Hole 수 | Bolt Size | PCD(mm) |
|---|---|---|---|---|---|
| 15A | 75 | 9 | 4 | M12 | 55 |
| 20A | 90 | 11 | 4 | M12 | 70 |
| 25A | 100 | 12 | 4 | M12 | 75 |
| 32A | 120 | 12 | 4 | M16 | 90 |
| 40A | 130 | 13 | 4 | M16 | 100 |
| 50A | 155 | 14 | 4 | M16 | 120 |
| 65A | 175 | 14 | 4 | M16 | 140 |
| 80A | 185 | 16 | 8 | M16 | 150 |
| 100A | 210 | 16 | 8 | M16 | 175 |
| 125A | 250 | 18 | 8 | M16 | 210 |
| 150A | 280 | 18 | 8 | M20 | 240 |
| 200A | 330 | 20 | 8 | M20 | 290 |
② KS 10K Slip-On Flange
| 호칭경(NB) | 외경(OD, mm) | 두께(t, mm) | Bolt Hole 수 | Bolt Size | PCD(mm) |
|---|---|---|---|---|---|
| 15A | 90 | 12 | 4 | M12 | 70 |
| 20A | 105 | 14 | 4 | M12 | 75 |
| 25A | 115 | 14 | 4 | M12 | 85 |
| 32A | 140 | 16 | 4 | M16 | 100 |
| 40A | 150 | 16 | 4 | M16 | 110 |
| 50A | 165 | 18 | 4 | M16 | 125 |
| 65A | 185 | 18 | 4 | M16 | 145 |
| 80A | 200 | 20 | 8 | M16 | 160 |
| 100A | 225 | 20 | 8 | M16 | 180 |
| 125A | 270 | 22 | 8 | M20 | 210 |
| 150A | 300 | 22 | 8 | M20 | 240 |
| 200A | 360 | 24 | 8 | M22 | 295 |
③ KS 16K Slip-On Flange
| 호칭경(NB) | 외경(OD, mm) | 두께(t, mm) | Bolt Hole 수 | Bolt Size | PCD(mm) |
|---|---|---|---|---|---|
| 15A | 95 | 14 | 4 | M12 | 70 |
| 20A | 120 | 16 | 4 | M12 | 90 |
| 25A | 130 | 18 | 4 | M12 | 100 |
| 32A | 150 | 18 | 4 | M16 | 120 |
| 40A | 165 | 18 | 4 | M16 | 130 |
| 50A | 180 | 20 | 4 | M16 | 140 |
| 65A | 200 | 22 | 8 | M16 | 160 |
| 80A | 220 | 22 | 8 | M16 | 180 |
| 100A | 250 | 24 | 8 | M20 | 210 |
| 125A | 290 | 26 | 8 | M20 | 240 |
| 150A | 320 | 26 | 8 | M20 | 270 |
| 200A | 395 | 28 | 8 | M22 | 330 |
