CJP와 PJP는 구조물 용접에서 가장 기본적이면서도 중요한 개념입니다. 용접을 시작하는 초보 기사라면 반드시 이 두 가지 용접 방식의 차이, 사용 목적, 적용 구조물 등을 정확히 이해해야 합니다. 이 글에서는 CJP와 PJP의 정의부터 실무 적용 사례까지 초보자의 눈높이에 맞춰 쉽고 정확하게 설명드립니다.

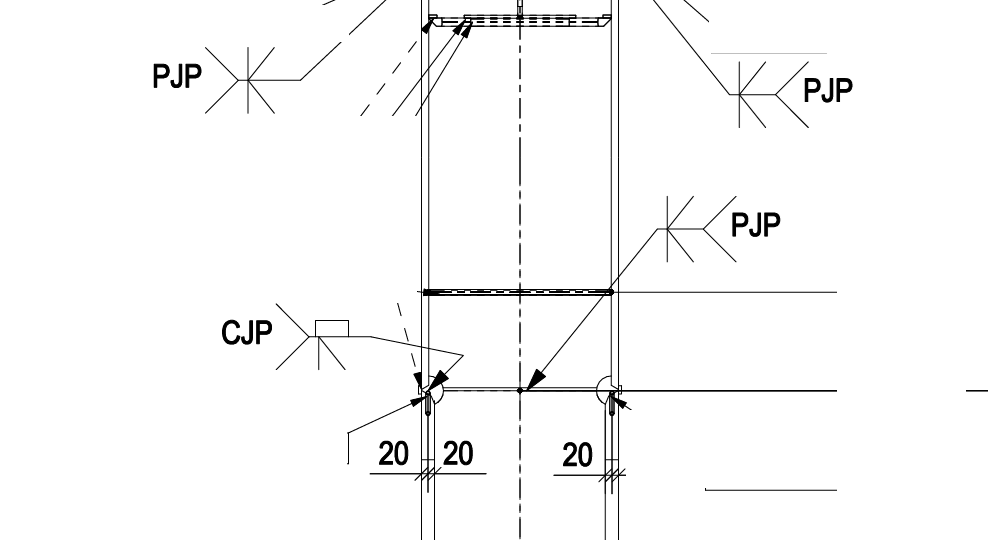

CJP 용접이란?
CJP (Complete Joint Penetration) 용접은 말 그대로 전면 관통 용접입니다. 즉, 용접부 전체 두께에 걸쳐 완전히 용융하여 하나의 일체형 구조로 만드는 방식입니다. 이 용접법은 특히 구조용 강재, 고하중 구조물, 진동이나 하중이 반복적으로 작용하는 부위에서 널리 사용됩니다. CJP 용접의 가장 큰 특징은 구조적 강도가 매우 뛰어나다는 점입니다. 전체 두께를 관통하여 용접하기 때문에 하중 분산 능력이 우수하고, 접합부의 내구성도 높아 장기적인 사용에 적합합니다. 이러한 특성 때문에 교량, 고층건물, 크레인, 중장비 구조물 등 안전이 최우선인 구조물에 필수적으로 적용됩니다. 다만, CJP 용접은 그만큼 시공 난이도가 높고, 비용이 많이 드는 단점도 존재합니다. 전면 관통을 위해 루트 간격 조절, 백개핑(backing), 전처리 등이 필요하며, 용접 후에는 비파괴검사(NDT)를 통해 품질을 철저히 검증해야 합니다. 또한, CJP는 재료 두께나 구조물의 응력 조건에 따라 다양한 그루브(groove) 형태를 사용할 수 있습니다. 대표적으로 V형, U형, J형 그루브 등이 있으며, 작업 환경이나 용접 방향에 따라 적절히 선택합니다. 요약하자면, CJP는 고신뢰성 구조용 용접의 표준 방식이며, 내력과 안전성을 우선시하는 모든 상황에 추천되는 방식입니다.
PJP 용접이란?
PJP (Partial Joint Penetration) 용접은 CJP와 달리 부분 관통 용접 방식입니다. 용접이 접합부의 전체 두께를 모두 관통하지 않고, 일정 깊이까지만 용융되도록 설계된 방식입니다. 이러한 특성 때문에 PJP는 하중이 덜 걸리는 비구조적 부위나 경량 구조물, 또는 용접 비용을 줄이고 싶을 때 활용됩니다. PJP의 주요 장점은 시공이 간단하고 비용이 절감된다는 점입니다. 전면 관통을 위한 별도의 그루브 가공이나 복잡한 용접 기술 없이도 일정한 강도를 확보할 수 있기 때문에, 일반 산업설비, 경량 프레임, 덕트 지지 구조, 농기계 부품 등에 자주 사용됩니다. 하지만 단점도 명확합니다. 관통 깊이가 제한되기 때문에, 응력이 집중되는 부위나 반복하중이 작용하는 구조물에는 적용이 제한됩니다. PJP 용접은 균열의 발생 가능성이나 피로 수명이 낮을 수 있기 때문에, 구조 설계 시 반드시 용접 깊이를 기준으로 내력을 계산해야 합니다. PJP도 다양한 그루브 형태를 사용하며, 전면이 아닌 부분 V형, K형, U형 그루브를 채택합니다. 또한 PJP는 종종 보강 용접과 병행되거나, 추가적인 필렛 용접으로 보완되기도 합니다. 실무에서는 PJP를 활용함으로써 공기 단축과 원가 절감을 도모할 수 있으며, 대량 생산품이나 규격화된 구조물에 매우 유리한 방식으로 평가받습니다. 하지만 그만큼 설계와 용접 위치에 대한 정확한 판단이 요구되므로, 초보자라도 기준을 명확히 이해하고 있어야 합니다.
CJP vs PJP 비교 정리
CJP와 PJP는 단순한 깊이 차이를 넘어 구조 안전성, 용접 품질, 공정 효율성 등 다양한 측면에서 비교가 가능합니다. 초보 기사들이 가장 궁금해하는 질문은 “어떤 상황에 어떤 용접을 써야 할까?”입니다. 이에 대한 기준을 아래와 같이 정리해 봅니다. 1. 구조적 강도 요구 시 – CJP 사용 - 고층 건축물, 교량, 고하중 프레임 - 반복 하중, 진동 구조물 - 용접부 검사(NDT) 필수 - 설계 기준이 엄격한 구조물 2. 경량 구조물 또는 일반 설비 – PJP 사용 - 농기계, 간단한 프레임, 장비 하우징 - 응력이 낮은 부위 - 비용 절감 목적 - 정밀도가 덜 요구되는 부위 또한 아래 표를 통해 CJP와 PJP를 비교하면 다음과 같습니다:
| 항목 | CJP (완전 관통) | PJP (부분 관통) |
|---|---|---|
| 용접 깊이 | 전면 관통 | 일부 깊이 관통 |
| 강도 | 매우 높음 | 중간~낮음 |
| 시공 난이도 | 높음 (정밀 필요) | 낮음 (간단 시공) |
| 검사 필요성 | 필수 (NDT 등) | 선택 가능 |
| 적용 구조물 | 고하중 구조물 | 경량 구조물 |
| 비용 | 상대적으로 높음 | 경제적 |
요약하자면, CJP는 고신뢰 구조에, PJP는 일반 설비에 적합한 방식입니다. 따라서 실무에서는 설계 도면과 응력 조건을 정확히 분석한 후 두 방식 중 적합한 것을 선택해야 하며, 초보 용접기사도 이 차이를 정확히 이해해야 실수 없는 작업이 가능합니다.
CJP와 PJP는 용접의 기본 중의 기본입니다. 이 차이를 정확히 이해하면 용접 실무의 70%는 성공한 셈입니다. 단순히 깊이 차이로 생각하지 말고, 구조적 요구사항, 설계 기준, 비용, 시공 여건을 모두 고려하여 올바른 용접법을 선택하세요. 탄탄한 이론은 실전에서 실수를 줄이는 가장 강력한 무기입니다.
